今回は、前後のフォグランプ（バンパー下側に付いているランプ）が
点灯しないとご用命を頂きました。
キャデラック ＣＴＳの故障診断と修理です！
まずは症状の確認から！

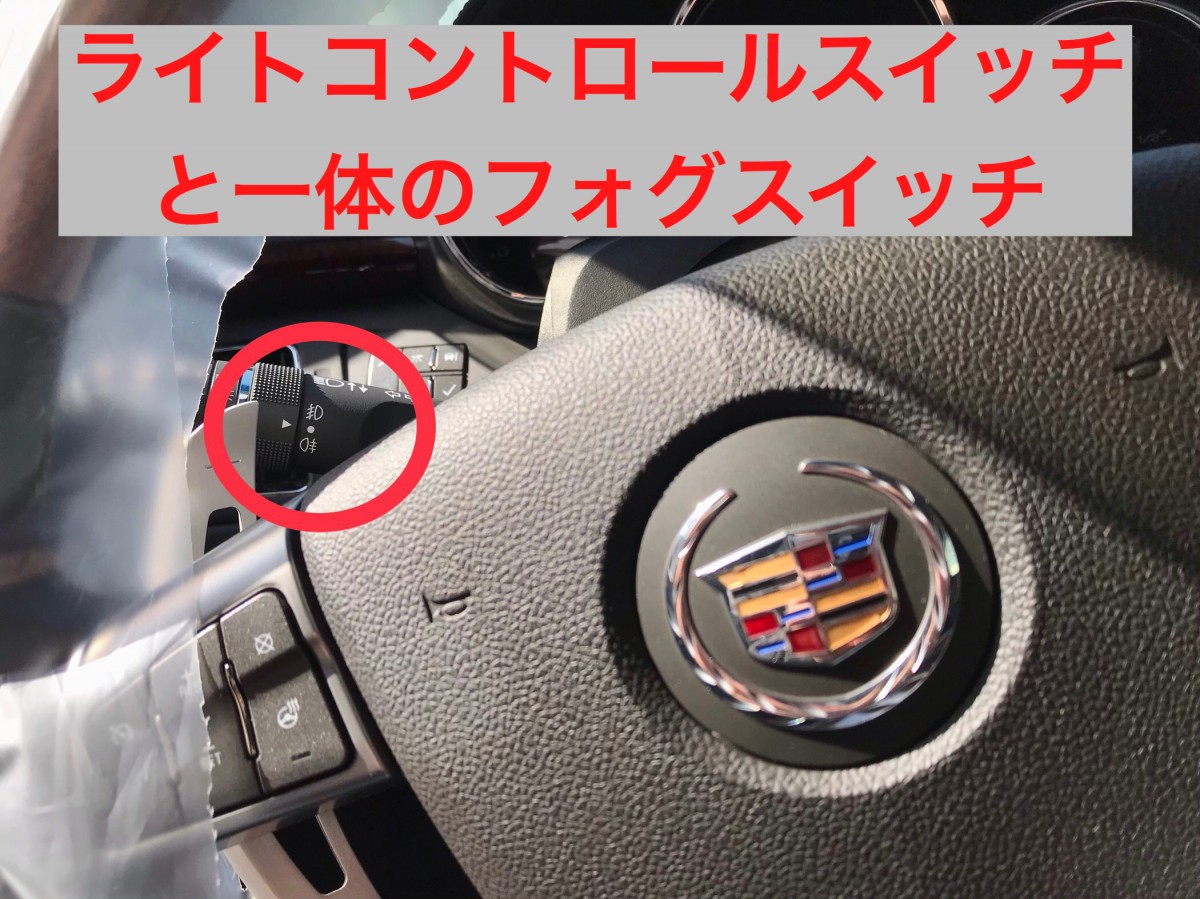

スイッチ操作をしても点灯しませんでした！
スイッチ操作の手応えは正常でした！
手始めにテスターを使用しフォグを点灯させてみましたが点灯しませんでした！
次にエンジンルームにあるヒューズＢＯＸを点検してみると・・・
なんとフロントフォグの１５Ａヒューズがついていませんでした！
早速ヒューズを取り付け、もう一度テスターにて点灯させてみると、
点灯してくれました！
しかしスイッチ操作では点灯しないので、引き続き点検です！

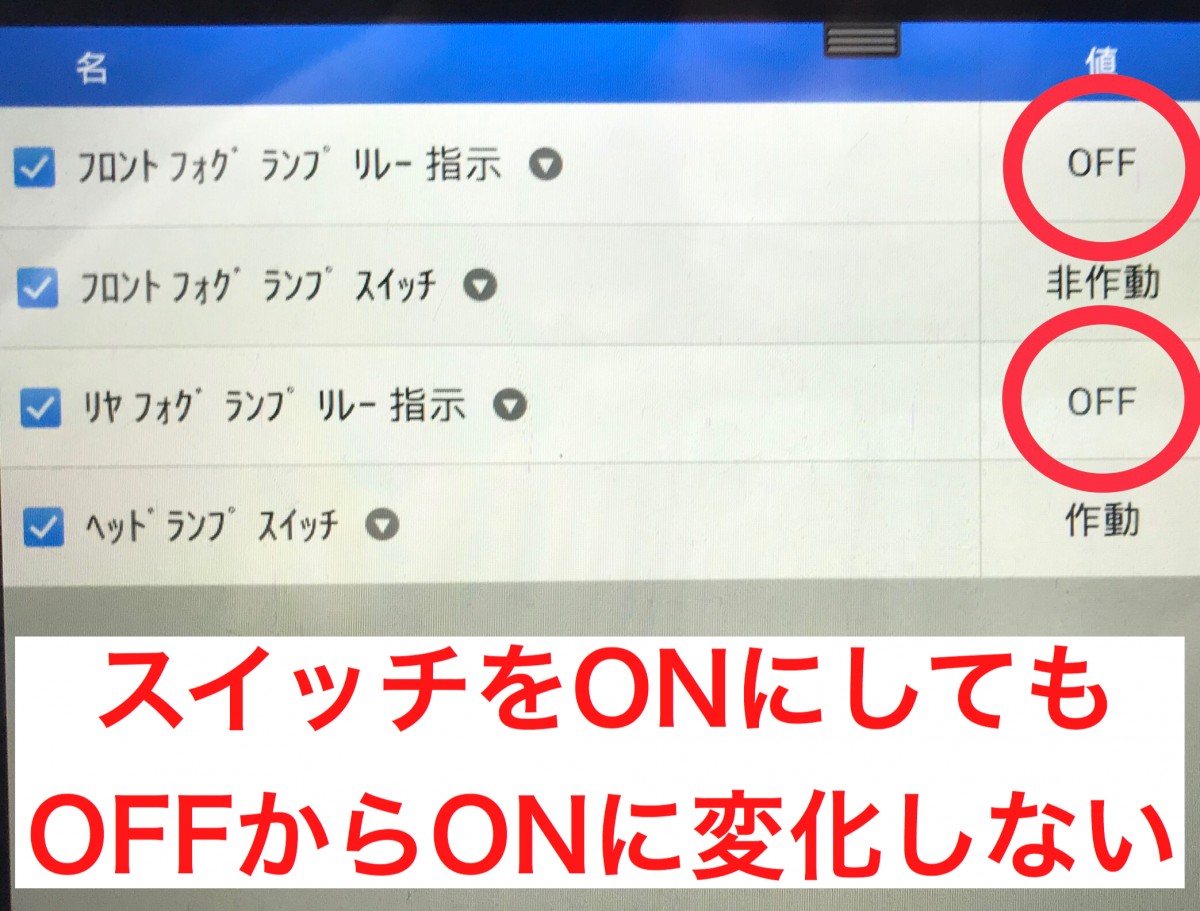

次にスイッチ操作をしている時の作動状態をテスターにて確認！
正常であれば「フロントフォグランプスイッチ」が
非作動から作動に変化するのですが変化しませんでした！
もちろんリレー指示もＯＮになりませんでした！

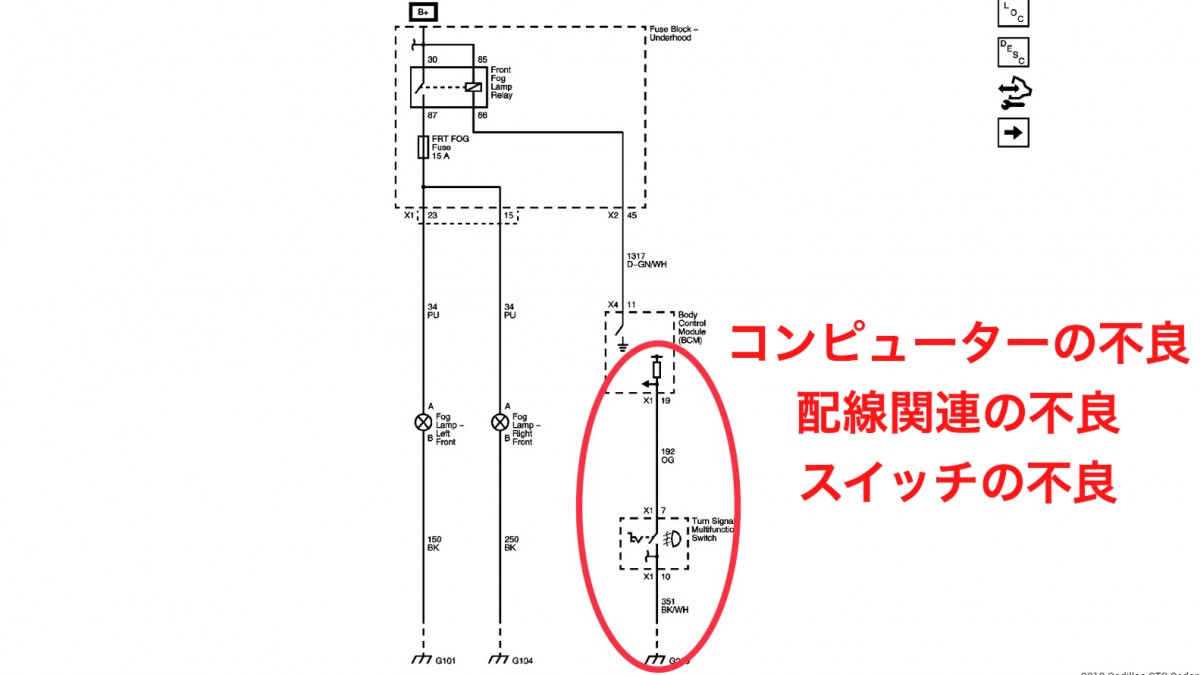

この時点で不具合箇所が３ヶ所に絞り込めました！
１．コンピューター（電装品を制御しているコンピューター）
２．配線関連（断線やコネクターの不具合等）
３．ライトコントロールスイッチ
この中から可能性が高く簡単に点検できる物から点検を進めていきます！
狙いはライトコントロールスイッチです！
まずは、スイッチとコンピューターのどちらに不具合が発生しているか絞り込みます！
コラムカバーを開けていきます！

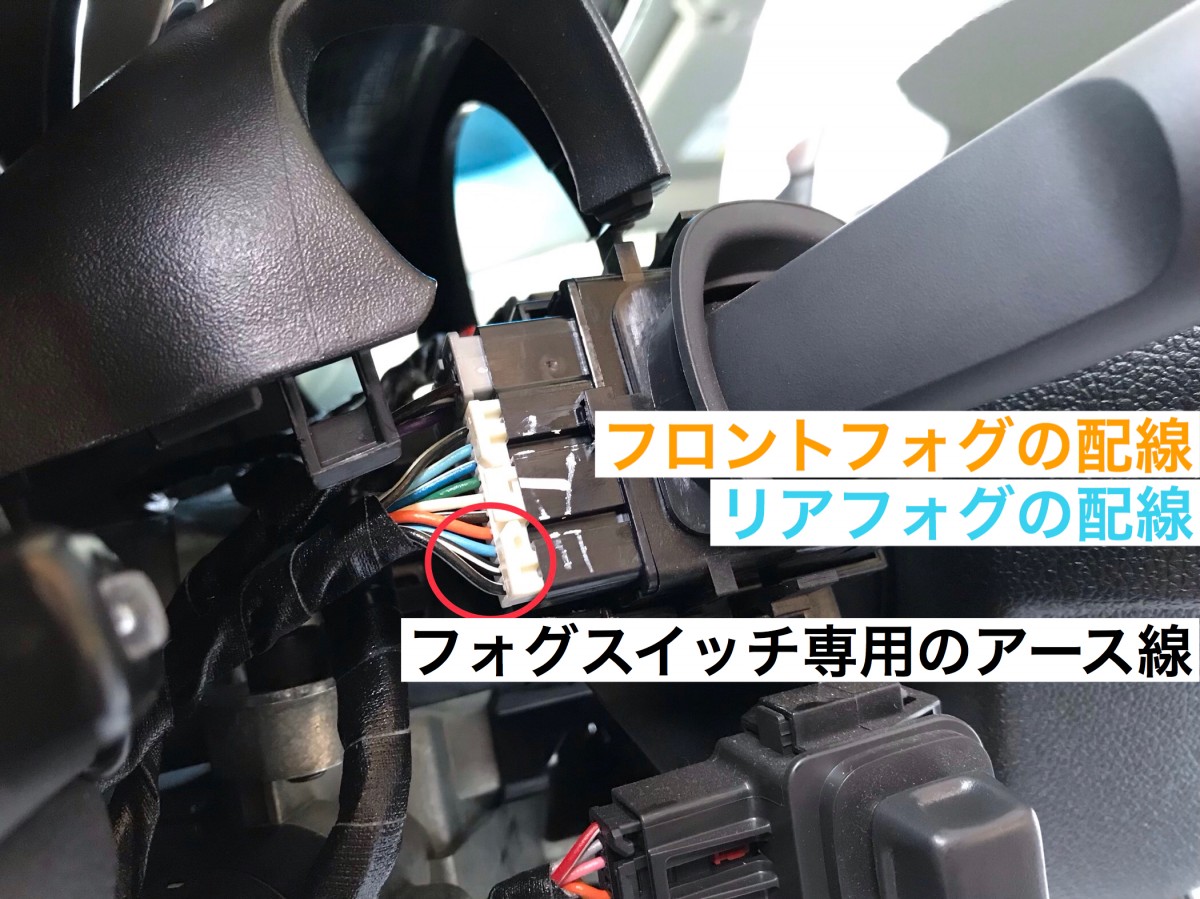

スイッチ裏のコネクターの箇所で短絡させてみると・・・
なんと前後のフォグが点灯しました！
この時点で不具合箇所はスイッチ本体かコネクターの２ヶ所までに絞り込めました！
最後にスイッチを外し、単体点検です！

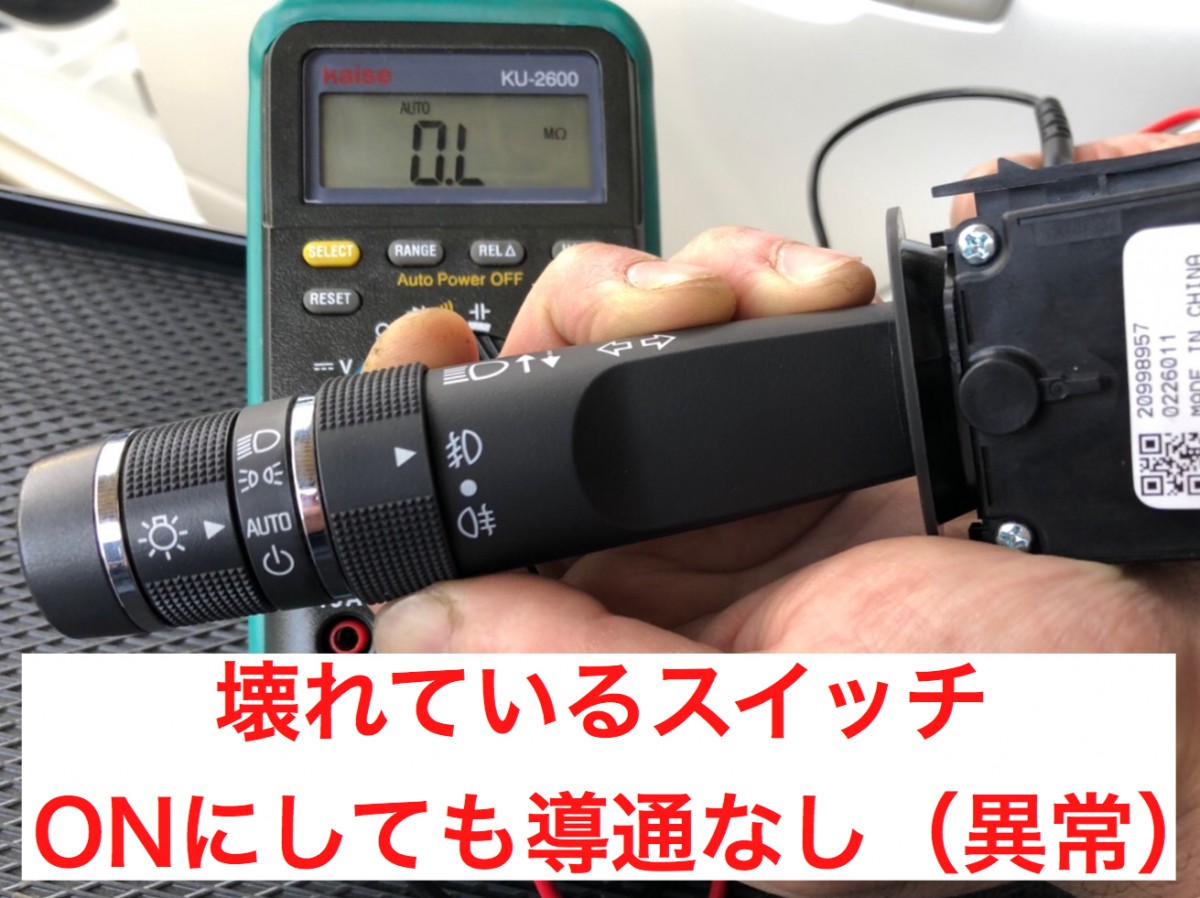

スイッチをＯＮにしても導通がありませんでした！
もちろんリアフォグ側も導通がありませんでした！

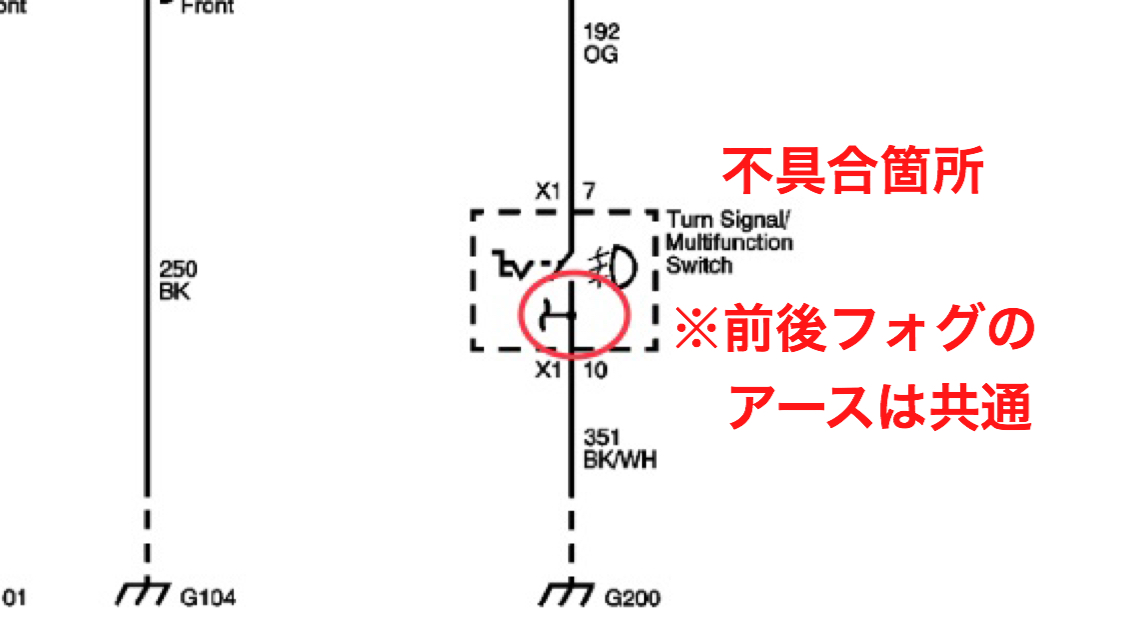

前後フォグの接点後は同じ回路（図のＸ１－１０）を使用しています！
このことから不具合発生箇所はスイッチ内部の接点後に発生している
という所まで絞り込めました！
新品のスイッチはもちろん導通があります！

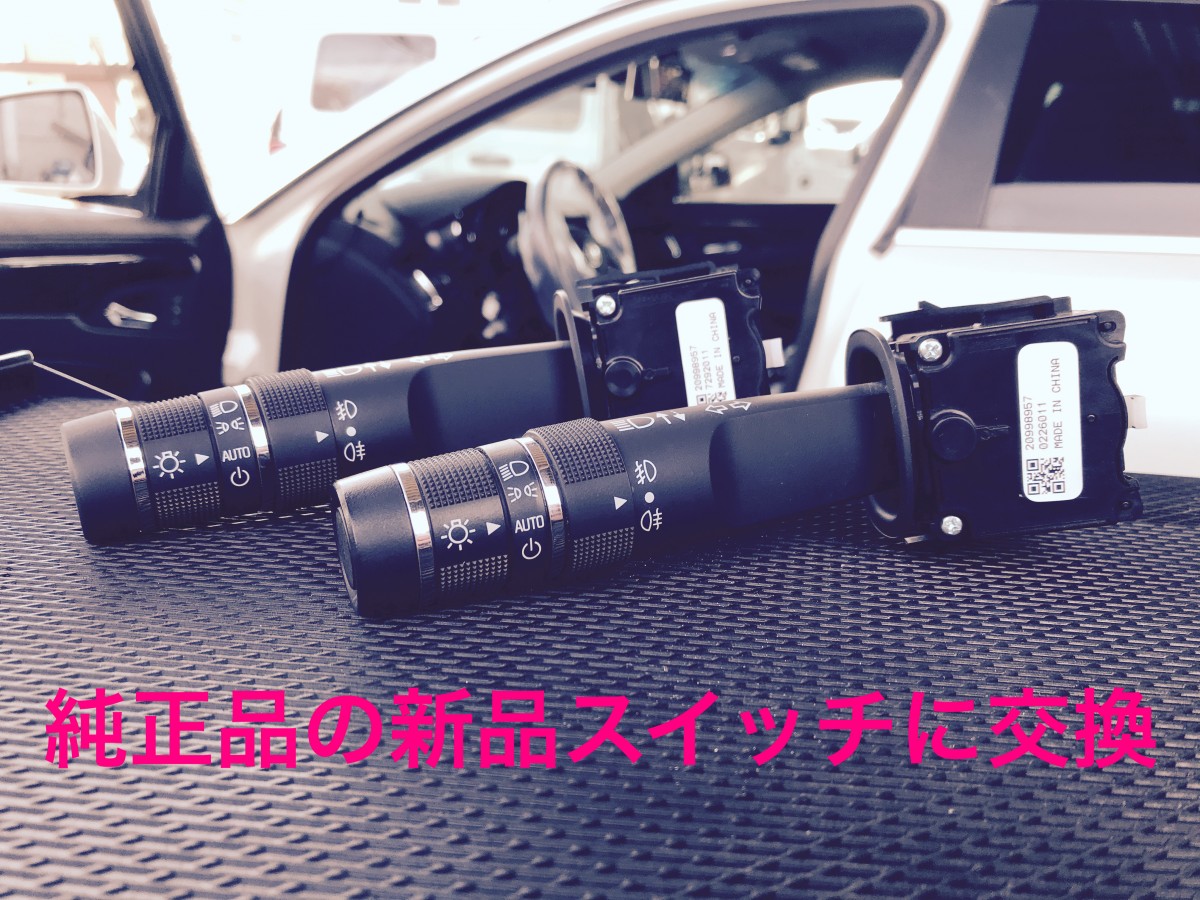

新品のスイッチを装着し作動確認です！

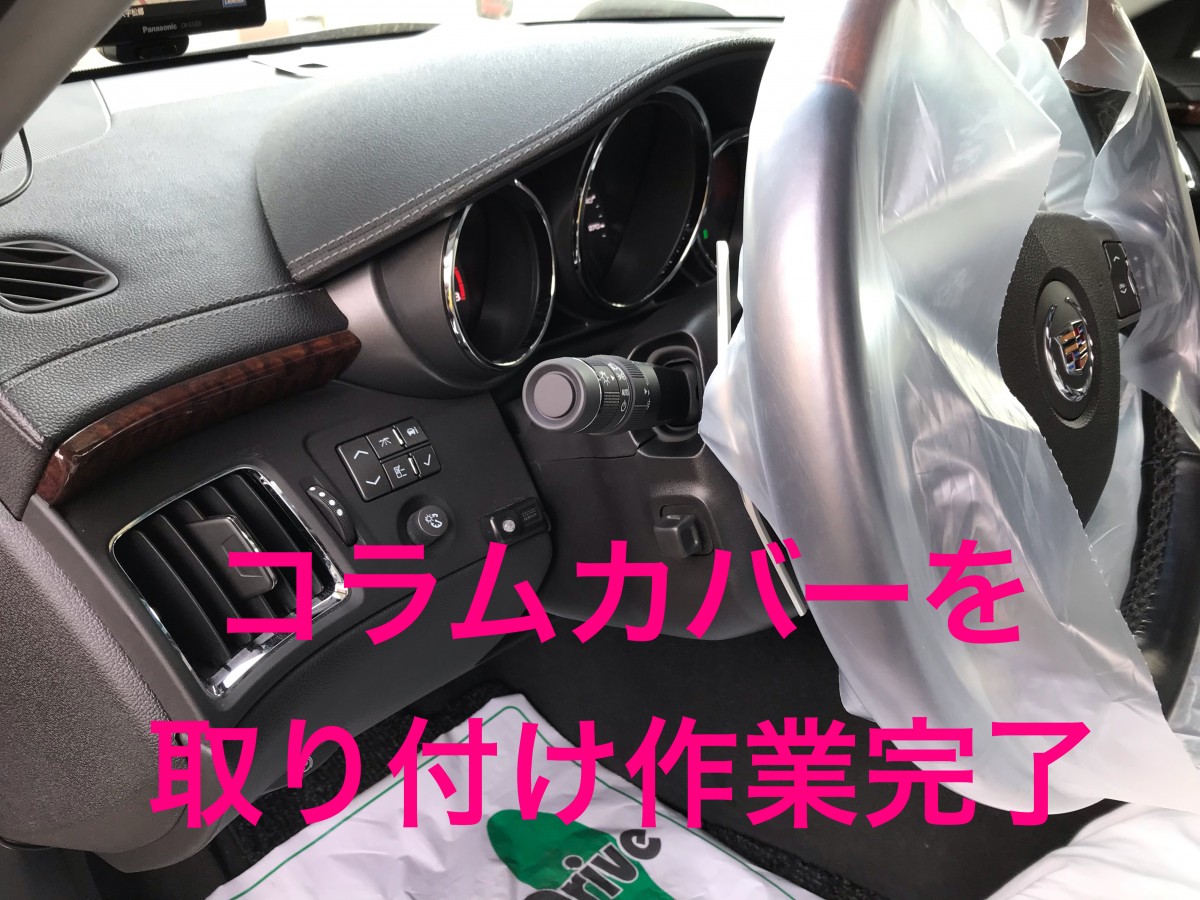

最後のコラムカバーを取り付けて作業完了です！
